Varmkanal testare MOULD EXPERT
· Kompakt test enhet för varmkanal
kontakten (element och givare)
· Batteridriven,
· Kontrollerar alla element och givare som är anslutna till kontakten
· 16- eller 24-polig kontakt kan väljas
· Grafisk eller tabellvy, kan exporteras som EXCEL-fil via USB
Applikation
NOLDEN MouldExpert kontrollerar stifttilldelningen för valfri 24- eller 16-polig formkontakt,
identifierar de olika elementen (värmare eller termoelement) och visar deras drifttillstånd och
egenskaper. Jordfel på en av stiften identifieras och indikeras också. Testresultatet visas
på en stor, ljusstark färgpekskärm och kan laddas ner som en EXCEL-fil via USB-kontakten.
Design

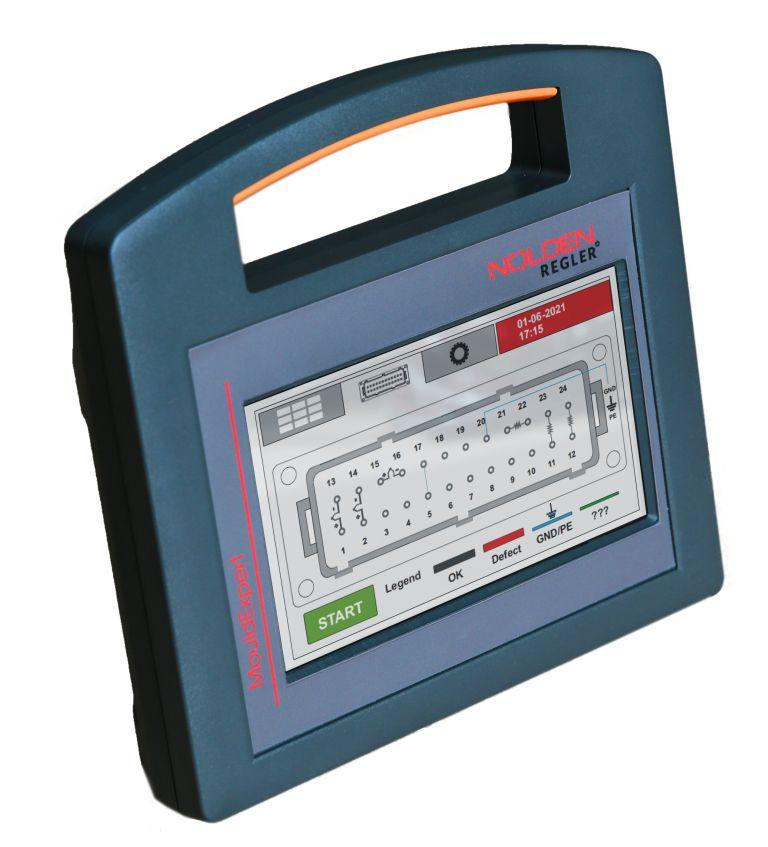

Mätelektronik och högkontrast 7-tums pekskärm är monterade i ett robust, bärbart plasthölje.
Enheten drivs av en uppsättning laddningsbara batterier, vilket gör att den kan bäras med var som
helst. Laddning sker med en vanlig USB-C-laddare i valfritt vägguttag.
Funktion
MouldExpert är en helautomatiserad multimeter som mäter varje kontaktstift mot varje stift samt mot
jord. Om ett termoelement eller en värmare identifieras ritas motsvarande elektriska symbol
grafiskt mellan de tillhörande kontaktstiften på en bild av den valda kontakten.
· Vid jordfel ritas en linje från detta stift till jord. Alla resultat kan också visas som en
tabell. I detta fall visas, bredvid den elektriska symbolen, resistans (Ohm) samt effekt (W, A,
nominell till 230V) om det gäller en värmare. Denna tabell kan exporteras med ett knapptryck som en
EXCEL-fil (csv) via det inbyggda USB- uttaget. En 24-polig eller alternativt en 16- polig
anslutningskabel medföljer som standard med enheten, andra finns tillgängliga på begäran. Antalet
mätkanaler är dock begränsat till 24 + jord.
· Exempel på grafisk vy med 24-polig kontakt
Internet: www.nolden-regler.de
· Kompakt test enhet för varmkanal kontakten (element och givare)
· Batteridriven,
· Kontrollerar alla element och givare som är anslutna till kontakten
· 16- eller 24-polig kontakt kan väljas
· Grafisk eller tabellvy, kan exporteras som EXCEL-fil via USB
- Page 1/2 - All rights reserved / Rev. 10/2024
